Каждая панель — это несущее ядро 600×600 мм плюс отдельно подобранное заводское покрытие. Ниже — сравнительная таблица трёх ядер по нагрузке, горючести и влаге, затем 14 исполнений с фильтром по классу и финишу и 7 групп опорно-несущих комплектующих. Читайте таблицу сверху вниз: она сужает выбор до одного ядра ещё до фильтра.
01 — Сравнение
Три ядра в одной таблице
Тип панели выбирают не по вкусу, а по нагрузке, горючести и влажности. Ниже — честная развилка по ключевым параметрам.
| Параметр | ДСП (woodcore) | Сульфат кальция | Металл (глухой / перф.) |
|---|---|---|---|
| Класс горючести | Г1–Г2, КМ1–КМ2 | НГ, КМ0 | A1 / негорючий, КМ1 |
| Точечная нагрузка | ~700 кг | 200–1500 кг/точку | до 1,4 т (2A=2,9 кН) |
| Распределённая | ~2200 кг/м² | до ~10 т/м² | максимальная |
| Класс EN 12825 | 1–2 | 3–6 | до 2A и выше |
| Толщина панели | 30–38 мм | 24–44 мм | 30–50 мм |
| Прогиб (DIN EN 12825) | до 4 мм | до 2,5 мм | до 2,5 мм |
| Влагостойкость | низкая | высокая (<0,5%) | высокая |
| Срок службы | обычный | 25–30 лет | высокий |
| Применение | офисы, слаботочные | ЦОД, эвакуация, чистые пом. | макс. нагрузки, охлаждение |
| Финиши | ПВХ, ламинат, ковролин, HPL | + керамогранит, камень | антистат. ПВХ, HPL |
Справочник классов EN 12825 (точечная, штамп-куб 25×25 мм, запас ≥2): кл. 1 — 2 кН · кл. 3 — 4 кН · кл. 4 — 4,5 кН · кл. 6 — 6 кН (рабочая). Классы прогиба: A ≤ 2,5 мм · B ≤ 3,0 мм · C ≤ 4,0 мм. Обозначение вида 4/A/3/2 — класс нагрузки / прогиба / запас / допуск.
02 — Каталог исполнений
Выберите один параметр — карточки исполнений сузятся под него. Повторный выбор «Все» сбрасывает фильтр.

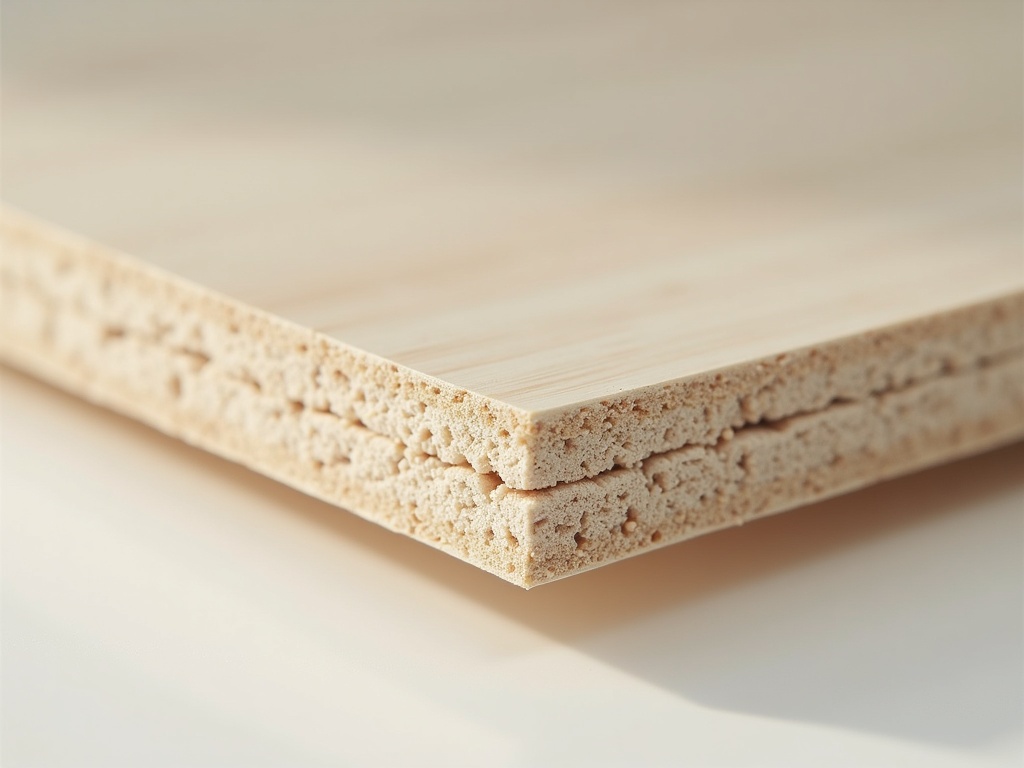

Ядро 01 · Woodcore
Г1–Г2 · КМ1–КМ2
Древесно-стружечное ядро для сухих офисных и слаботочных зон. Самое доступное решение там, где нет требований по влаге и путям эвакуации.
Под ковровую плитку клиента · кромка ПВХ
Открытые офисы, колл-центры, коворкинги, переговорные — акустика и быстрая реконфигурация рабочих мест.
Натуральный паркет / инженерная доска (дуб, ясень)
Представительские офисы, кабинеты руководства, шоурумы, HoReCa, музеи — премиальный вид с доступом в подполье.
Ламинат высокого давления (HPL) · декоры камень/дерево/однотон
Офисы среднего и бизнес-класса, учебные заведения, ритейл — износостойкость и большой выбор декоров.
Антистатический ПВХ (Polyflor · Tarkett · Gerflor)
Слаботочные аппаратные, серверные малой мощности, лаборатории, IT-классы — контроль статики без перехода на НГ-ядро.
Декоративный ламинат (прямое ламинирование / меламин)
Массовый офис, административные здания, бюджетные коммерческие интерьеры — минимальная цена «под ключ».

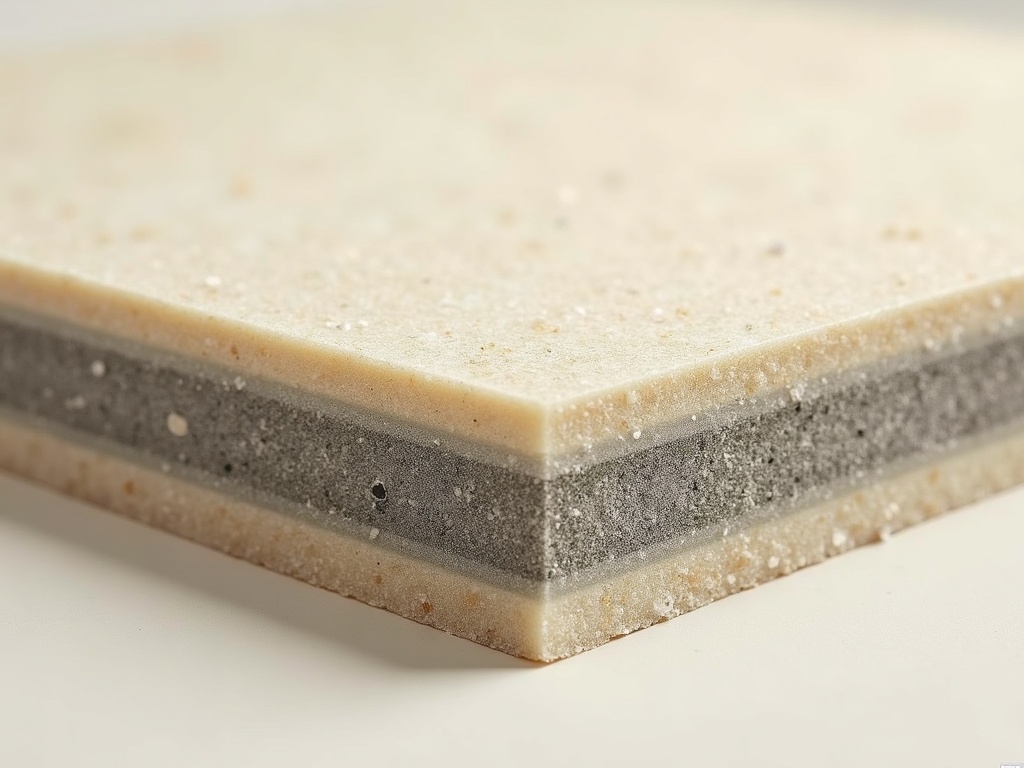

Ядро 02 · Calcium sulphate
НГ · КМ0 · до F60
Негорючее ядро для дата-центров, путей эвакуации и чистых помещений. Максимальный ресурс, влагостойкость и несущая способность.
Под ковровую плитку клиента · негорючее ядро
Представительские офисы и переговорные в зданиях с повышенными пожарными требованиями — НГ-пол при комфорте ковролина.
Керамогранит заводского наклеивания · кромка алюминий/ПВХ
Входные группы, атриумы, чистые помещения, лаборатории, представительские ЦОД-зоны — макс. износо- и химстойкость, мокрая уборка.
Натуральный камень (гранит, мрамор) заводского наклеивания
Представительские холлы, лобби банков и штаб-квартир, музеи — премиум-эстетика на негорючем несущем ядре.
Токопроводящий / антистатический ПВХ · медная лента + заземление
Машзалы ЦОД, операторские, чистые помещения электроники, EMI-лаборатории — базовое решение для дата-центров.
HPL заводского прессования · антистатическое исполнение опционально
Технические этажи, аппаратные, коридоры эвакуации, учебные лаборатории — негорючесть + износостойкий декоративный верх.
Ядро 03 · Steel
A1 / негорючий · КМ1
Стальной короб с цементным наполнителем: глухой — под максимальную несущую способность, перфорированный — под подачу холодного воздуха в коридоры ЦОД (UFAD).
HPL или антистатический ПВХ заводского наклеивания
Промышленные цеха, тяжёлые зоны ЦОД под стойки, машзалы, зоны концентрации оборудования — максимальная несущая способность.
Антистатический ПВХ · перфорация 15% · опция шибера
Холодные коридоры ЦОД умеренной плотности, зоны базового притока воздуха 18–20 °C (UFAD).
Антистатический ПВХ · перфорация 25% · опция шибера
Стандартные холодные коридоры ЦОД (hot/cold aisle) — баланс воздушного потока и несущей способности.
Антистатический ПВХ · перфорация 38% · обязательный шибер
Зоны высокой плотности тепловыделения (hotspot) в ЦОД — максимальный приток холодного воздуха под стойки высокой мощности.

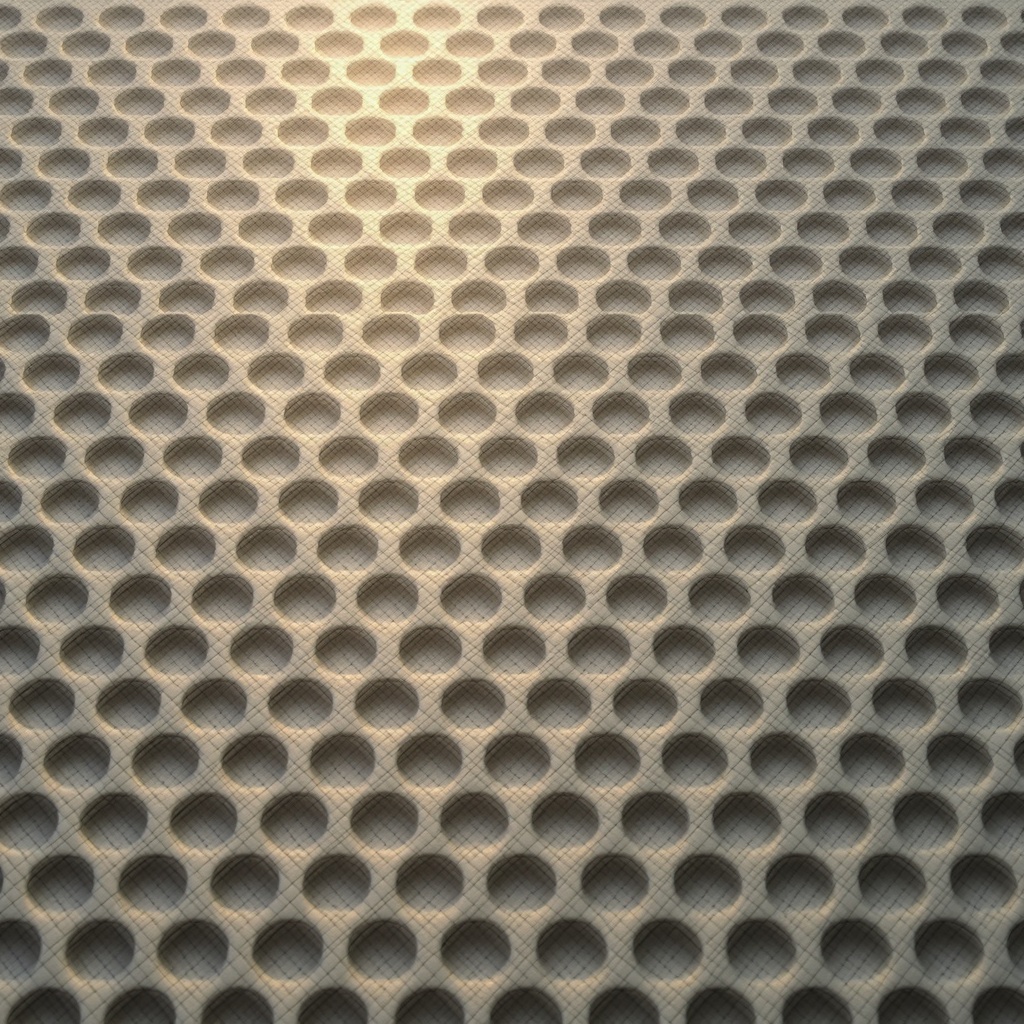

Живое сечение · интерактив
15 % · 25 % · 38 %
Переключите живое сечение — сетка отверстий меняет диаметр и плотность под подачу холодного воздуха 18–20 °C в холодные коридоры (UFAD).
*Класс нагрузки перфорированной панели снижается с ростом живого сечения и компенсируется стрингерами и дополнительными опорами под hotspot без демонтажа модуля.
03 — Комплектующие
Опорно-несущая система
Панель несёт вертикальную нагрузку, но класс EN 12825 обеспечивает опорная сетка: стойки, стрингеры и аксессуары доступа, заземления и воздухораспределения.

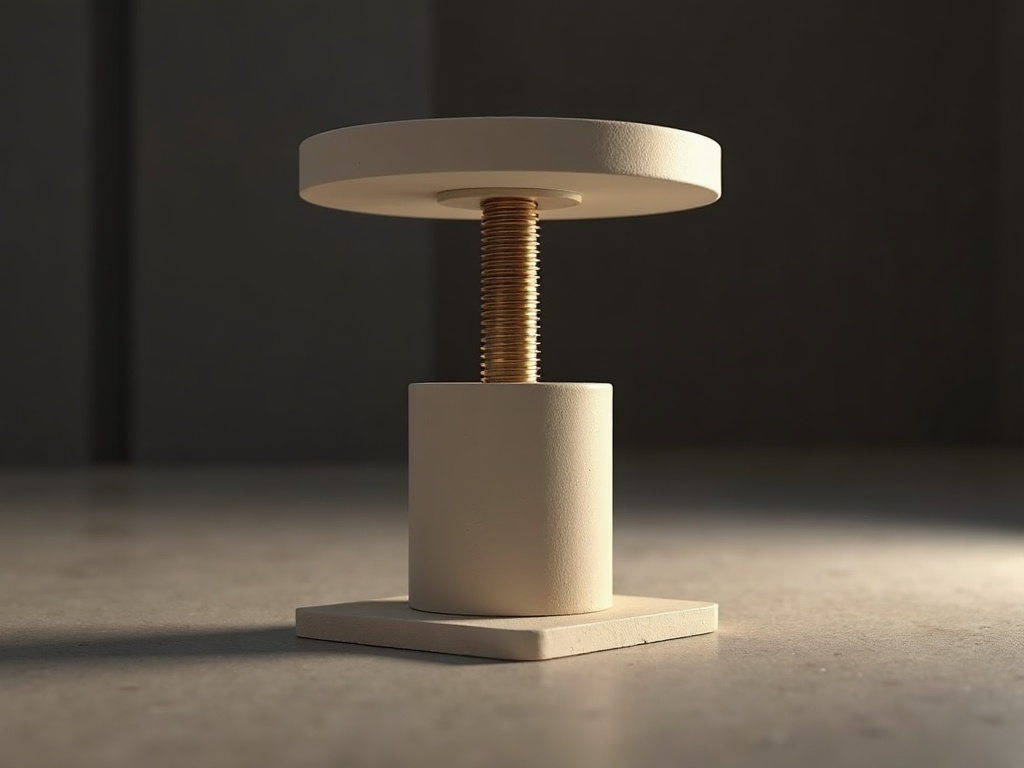

Опора Ø21 мм · демпфер ABS+графит
Стальная оцинкованная опора, приклеивается к основанию; юстировка гайкой; токопроводящий демпфер гасит вибрации и обеспечивает электросвязь.
Оцинкованный U-профиль · сталь 0,8 мм
Соединяет головки стоек в жёсткую раму, повышает боковую устойчивость и снижает прогиб панелей.
Вакуумный / механический захват
Поднимает панель без вскрытия и порчи покрытия: присоска для гладких финишей, двузахватный подъёмник для ковролина и перфорации.
Медная лента · зажимы · провод
Связывает опорную сетку в единый контур антистатических/токопроводящих панелей и выводит на шину заземления.
Демпфер с регулируемой заслонкой
Для UFAD — металлические перфорированные панели с шибером для балансировки объёма подаваемого холодного воздуха 18–20 °C по зонам.
Окантовка в цвет финиша
Герметизирует стык, защищает ядро от сколов и влаги, задаёт демпфирование между панелями.
Наклонные пандусы · модульные ступени
Переход между уровнем фальшпола и основным полом; пандусы для тележек и МГН, ступени с ограждением под фактическую высоту.
04 — Подбор
Не уверены в классе?
Раскладка оборудования, зоны нагрузки, высота подполья и класс пожарной безопасности — на выходе рекомендованная система, ориентир бюджета и готовое КП.
